مقدمة لمبدأ عملية pultrusion لأشكال pultrusion المخصصة

جدول المحتويات

1. فن وعلم بولتروسيون: نظرة عامة

2. تفكيك عملية بولتروسيون: انهيار خطوة بخطوة

3. لماذا تختار أشكال بولتروسيون مخصصة؟ محفظة المزايا التي لا تقبل المنافسة

4. هندسة المستقبل: المعلمات الرئيسية لأشكال بولتروسيون المخصصة

   • 4.1. تركيب المواد: أساس الأداء

   • 4.2. مواصفات الأبعاد والتسامح

   • 4.3. الخواص الميكانيكية: جوهر السلامة الهيكلية

5. طيف التطبيق: حيث تتفوق أشكال Pultrusion المخصصة

6. الشراكة من أجل النجاح: دليلك لتحديد الملف الشخصي المثالي

1. فن وعلم بولتروسيون: نظرة عامة

في عالم التصنيع المركب المتقدم، هناك عدد قليل من العمليات التي توفر مزيجًا فريدًا من الكفاءة والاتساق والقوة الموجودة في البولتروس. بالنسبة للمهندسين والمصممين الذين يبحثون عن بديل متميز للمواد التقليدية مثل الفولاذ والألومنيوم والخشب، يفتح البولتروسيون عالمًا من الإمكانيات. يعتبر البولتروسيون، في جوهره، طريقة تصنيع مستمرة ومؤتمتة للغاية لإنتاج مواد مركبة ذات مقطع عرضي ثابت. يتعمق هذا الدليل في مبادئ عملية pultrusion، مع التركيز بشكل خاص على قدرات ومواصفاتأشكال بولتروسيون مخصصة. هدفنا هو توفير فهم شامل لكيفية إنشاء هذه الملفات الشخصية عالية الأداء وسبب كونها المادة المفضلة للتطبيقات المطلوبة عبر عدد لا يحصى من الصناعات.

2. تفكيك عملية بولتروسيون: تفصيل خطوة بخطوة

مصطلح "pultrusion" هو مزيج من كلمتي "سحب" و"قذف". على عكس البثق، الذي يدفع المواد من خلال القالب، فإن البولتروس يسحب ألياف التسليح والراتنج من خلال قالب ساخن لمعالجة المركب في شكله النهائي. هذا الاختلاف الأساسي هو المفتاح للخصائص الاستثنائية للمنتج النهائي. يمكن تقسيم العملية إلى عدة مراحل حاسمة:

1. محطة كريل:تبدأ العملية ببكرات من ألياف التسليح المستمرة، مثل الألياف الزجاجية (المتجولة)، أو ألياف الكربون، أو الأراميد. توفر هذه الألياف قوة الشد الأساسية للملف الشخصي.

2. نظام الدليل:يتم توجيه الألياف ومحاذاتها بدقة للدخول إلى المرحلة التالية في الاتجاه الصحيح، مما يضمن التوزيع الموحد داخل المظهر الجانبي.

3. تشريب الراتنج:يتم سحب الألياف المحاذية من خلال خزان تشريب الراتنج (أو الحمام "الرطب"). هنا، يتم تشبعها تمامًا بنظام راتنجات البوليمر السائل - عادةً البوليستر، أو الفينيل إستر، أو الإيبوكسي. ستقوم مصفوفة الراتنج هذه بربط الألياف معًا، وتنقل الأحمال بينها، وتوفر مقاومة بيئية وكيميائية.

4. محطة التشكيل المسبق:يتم بعد ذلك توجيه الألياف المشبعة عبر سلسلة من المواد الأولية. تعمل هذه الأدوات على تشكيل المادة بلطف إلى شكل تقريبي للشكل النهائي، وإزالتهاالراتنج الزائدوالتأكد من عدم احتجاز الهواء قبل دخوله إلى القالب.

5. يموت ساخنة:هذا هو قلب العملية. يتم سحب المادة الغنية بالراتنج المُشكَّلة مسبقًا إلى قالب فولاذي مُسخن ومُشكل بدقة. يتم التحكم في درجة حرارة القالب بعناية لبدء تفاعل كيميائي سريع يسمى "المعالجة" أو "الجيل". داخل القالب، يتحول الراتينج من الحالة السائلة إلى الحالة الصلبة، ويأخذ الشكل الدقيق لتجويف القالب.

6. نظام السحب:يقوم الساحب المستمر، الذي غالبًا ما يكون على طراز كاتربيلر أو نظام المشبك الترددي، بإمساك الملف المعالج ويسحبه عبر القالب بمعدل ثابت. إن إجراء السحب هذا هو ما يدفع العملية المستمرة بأكملها.

7. قطع المنشار:بمجرد خروج الشكل المتصلب والمعالج بالكامل من القالب، يتم قطعه تلقائيًا إلى أطوال محددة مسبقًا بواسطة منشار قطع متنقل.

تؤدي هذه العملية المستمرة إلى منتج يتمتع بخصائص وأبعاد متسقة بشكل استثنائي على طول طوله بالكامل، مما يجعله مثاليًا لإنتاج كميات كبيرة من المواد عالية القوة.أشكال بولتروسيون مخصصة.

3. لماذا تختار أشكال بولتروسيون مخصصة؟ محفظة المزايا التي لا تقبل المنافسة

اختيارأشكال بولتروسيون مخصصةعلى المواد التقليدية أو العمليات المركبة الأخرى يوفر ميزة تنافسية كبيرة. الفوائد عديدة ومؤثرة:

• نسبة القوة إلى الوزن العالية:تعتبر المقاطع الجانبية المنتفخة أقوى وأكثر صلابة بشكل ملحوظ من الفولاذ على أساس الوزن مقابل الوزن، مما يؤدي إلى هياكل أخف وزنًا، وتقليل تكاليف الشحن، وسهولة التركيب.

• مقاومة التآكل:على عكس المعادن، فإن المواد المركبة لا تصدأ أو تتآكل. فهي محصنة ضد التآكل الجلفاني وتعمل بشكل جيد بشكل استثنائي في البيئات الكيميائية والحمضية والمالحة والرطبة القاسية.

• مرونة التصميم:تسمح القدرة على إنشاء أي مقطع عرضي ثابت تقريبًا بدمج وظائف متعددة في ملف تعريف واحد، مما يقلل وقت التجميع والتكلفة.

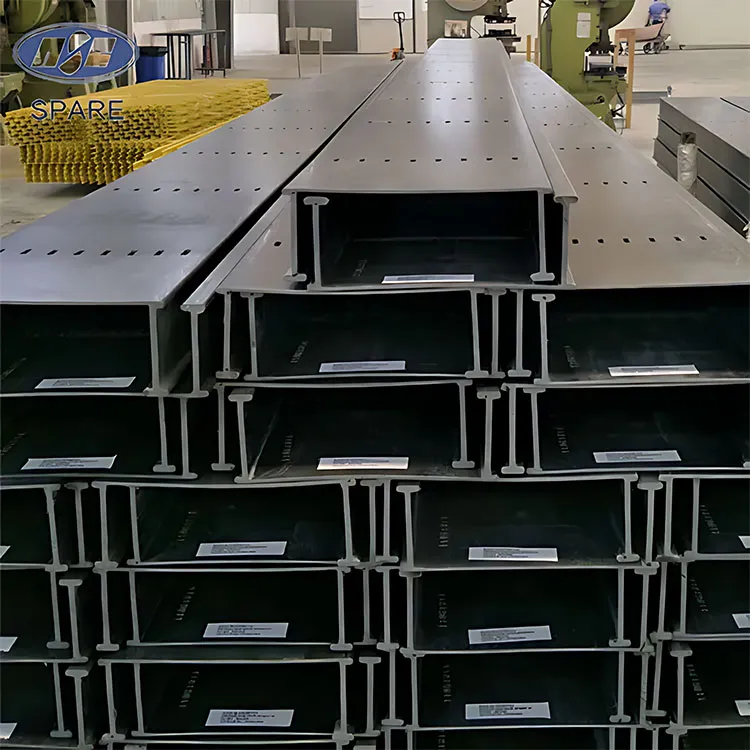

• خصائص عازلة ممتازة:نظرًا لكونها غير موصلة للكهرباء، فإن الأشكال المسحوقة مثالية للتطبيقات الكهربائية وتطبيقات المرافق، مثل قضبان السلم وصواني الكابلات والنوى العازلة.

• استقرار الأبعاد:تتميز المواد المركبة بمعامل تمدد حراري منخفض، كما أنها غير قابلة لامتصاص الرطوبة مثل الخشب، مما يضمن احتفاظها بشكلها وحجمها في ظل الظروف البيئية المختلفة.

• تكلفة دورة الحياة المنخفضة:في حين أن تكلفة المواد الأولية قد تكون أعلى، فإن التوفير الناتج عن انخفاض الصيانة وطول العمر وسهولة التركيب غالبًا ما يؤدي إلى انخفاض إجمالي تكلفة الملكية.

4. هندسة المستقبل: المعالم الرئيسيةأشكال بولتروسيون مخصصة

لتحديد ملفات التعريف المسحوقة واستخدامها بشكل فعال، يعد فهم المعلمات الهندسية الرئيسية الخاصة بها أمرًا ضروريًا. تحدد هذه المواصفات أداء وملاءمة ملف التعريف لتطبيقك.

4.1. تركيب المواد: أساس الأداء

يتم تحديد خصائص المظهر الجانبي المسحوق من خلال الجمع بين التعزيز والراتنج.

4.2. مواصفات الأبعاد والتسامح

يُعرف Pultrusion بتحمله لتفاوتات الأبعاد الضيقة. تشمل المعلمات القياسية ما يلي:

• أبعاد الملف الشخصي:العرض والارتفاع وسمك الجدار ونصف القطر الداخلي.

• التسامح الاستقامة:عادة < 1/8 بوصة لكل 10 أقدام.

• تويست التسامح:يتم تعريفها على أنها درجات الالتواء لكل وحدة طول.

• طول التسامح:عادة ± 1/8 بوصة لأطوال القطع.

4.3. الخواص الميكانيكية: جوهر السلامة الهيكلية

الالخصائص الميكانيكيةهي المعلمات الأكثر أهمية للتصميم الهيكلي. يتم توفيرها عادةً في ورقة البيانات الفنية. يوجد أدناه مثال على خصائص ملف تعريف البوليستر القياسي المقوى بالألياف الزجاجية.

ملاحظة: هذه القيم تمثيلية ويمكن تغييرها بشكل كبير عن طريق تغيير نظام الراتنج ونوع التعزيز وكسر حجم الألياف.

5. طيف التطبيق: حيث تتفوق أشكال Pultrusion المخصصة

الخصائص الفريدة للمركبات المسحوقة تجعلها مثالية لمجموعة واسعة من التطبيقات:

• البناء والبنية التحتية:العوارض الهيكلية، والحواجز الشبكية، والدرابزين، وإطارات النوافذ، وأسطح الجسور. إن مقاومتها للتآكل لا تقدر بثمن في هياكل الواجهة البحرية والمصانع الكيميائية.

• الكهرباء والمرافق:قضبان السلم، وأنظمة دعم الكابلات، وأغطية الهوائيات، والأذرع المتقاطعة لأعمدة الكهرباء. تعد قوة العزل الكهربائي وعدم الموصلية أمرًا بالغ الأهمية هنا.

• مواصلات:القضبان الجانبية للشاحنات والمقطورات، والدعامات الأرضية، ومكونات الحافلة، وأنظمة إدارة البضائع. ويترجم التوفير في الوزن بشكل مباشر إلى زيادة الحمولة الصافية وكفاءة استهلاك الوقود.

• المعالجة البحرية والمياه:الممرات والسلالم والدرابزين والمكونات الهيكلية للقوارب والأرصفة. فهي منيعة ضد التعفن والحفارين البحريين، على عكس الخشب.

• صناعي:أقفاص السلامة، ومكونات الناقل، وهياكل الدعم للبيئات المسببة للتآكل، والتركيبات المخصصة.

6. الشراكة من أجل النجاح: دليلك لتحديد الملف الشخصي المثالي

النجاح معأشكال بولتروسيون مخصصةيتوقف على شراكة تعاونية بينك وبين الشركة المصنعة. عند بدء المشروع، كن مستعدًا لمناقشة:

• المتطلبات الوظيفية:ما هي الوظيفة الأساسية للجزء؟ (على سبيل المثال، الدعم الهيكلي، والعزل الكهربائي، ومقاومة التآكل).

• شروط التحميل:ما هي أحمال الشد والضغط والانثناء والديناميكية المتوقعة؟

• التعرض البيئي:هل سيتعرض الجزء للمواد الكيميائية أو الأشعة فوق البنفسجية أو المياه المالحة أو درجات الحرارة القصوى؟

• المعايير التنظيمية:هل هناك معايير صناعية محددة (مثل ASTM وISO وUL) يجب الوفاء بها؟

• التجميع والتشطيب:كيف سيتم دمج الملف الشخصي مع المكونات الأخرى؟ هل سيتطلب الحفر أو الطلاء أو أي عمليات ثانوية أخرى؟

من خلال توفير معلومات مفصلة، ​​لديناالفريق الهندسييمكن أن تساعد في تحسين التصميم، واختيار مجموعة المواد المثالية، وتصنيع ملف تعريف يوفر أداءً وقيمة لا مثيل لهما. تعد عملية القذف أداة قوية للابتكار، ومع الفهم الواضح لمبادئها ومعاييرها، يمكنك إطلاق العنان للإمكانات الكاملة للمواد المركبة لمشروعك القادم.

إذا كنت مهتما جدانانجينغ قطع الغيار المركبة Yizhengمنتجات أو لديك أي أسئلة، فلا تتردد في ذلكاتصل بنا.
